手扳冲床改螺丝焊接夹具

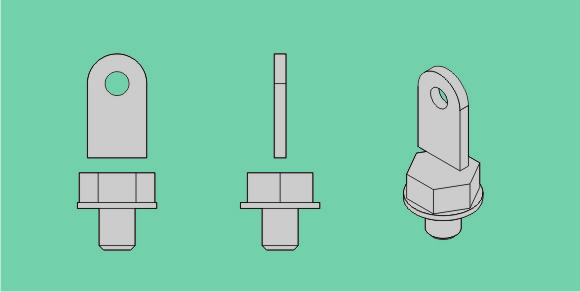

测试几个新产品，需要在六角螺丝上焊接一个4mm左右的不锈钢片。考虑采用氩弧焊，因为工件较小，不容易摆放，且对垂直度有一定要求，考虑做一个可以将不锈钢片竖直摆放的夹具，焊接时压下，焊接完成可复位。

上下可垂直移动的夹具，做起来颇费功夫，总觉得应该能更简单的完成需求。灵机一动想起来仓库搁置多年的手扳冲床。

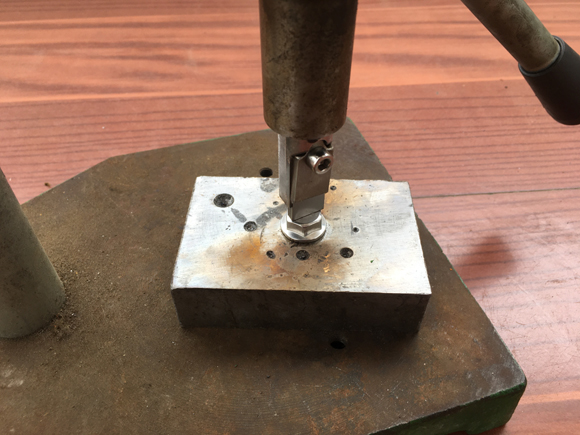

用废旧的手柄铣出一个刚好容纳铁片的槽，装上压板，确保铁片塞入后稳固。螺丝就比较容易处理了，垫铁上打了一个孔容纳螺纹部分，确保尾部基座与垫铁贴合。

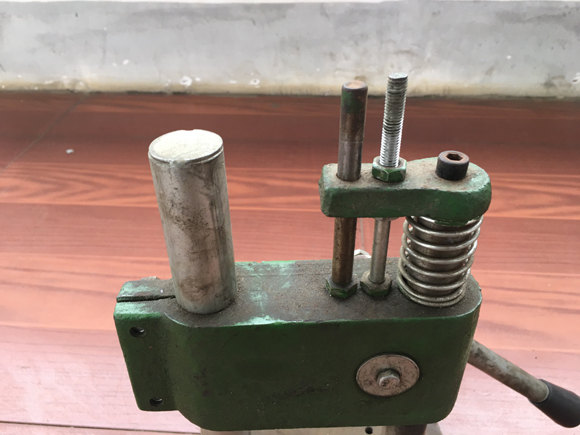

意外的惊喜是手扳冲床上还有个螺纹限位的装置，产品压合到位后拧紧螺丝，两部件获得了一定的压紧强度。

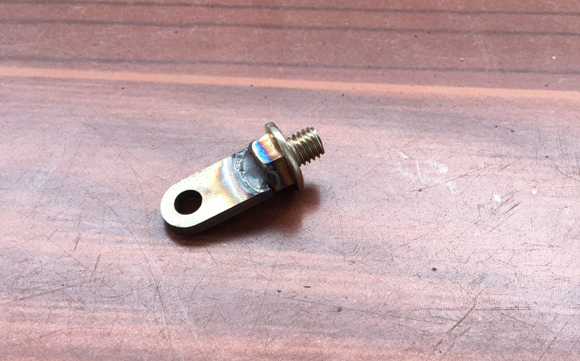

因为单位没有氩弧焊设备，去隔壁的焊接厂帮忙测试了一下，焊接过程顺利，成品垂直度也较好。
