嵌入式网线面板接线方法

网线一般采用两种线序，分别是568A标准以及568B标准。所以同样的，家里常见的安装在墙上的网线面板，也遵循这个标准，配套嘛。遇到好几个小伙伴，家里装修完了，墙上的面板线已经接好，弱电箱内的网线都没有接水晶头，帮忙接线的时候为保险起见，打开过几个面板盖，基本都是用的568B的接线方式。

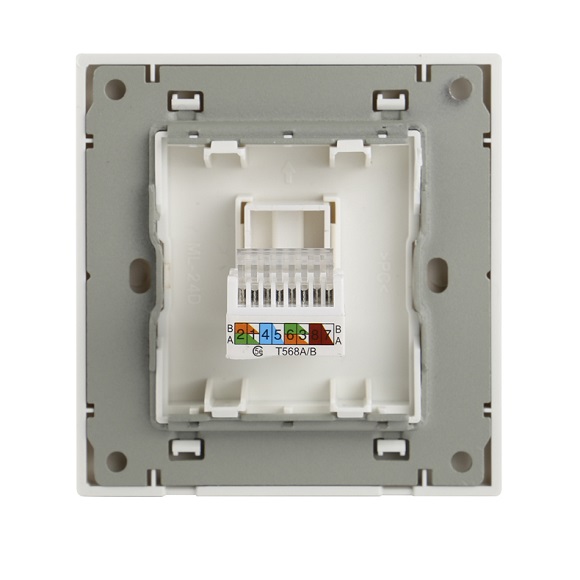

一般网线面板上都会贴上一张彩色的说明，标注了A/B两种线序，如果面板上的线序颜色同B一致，那么就是采用了568B的标准。

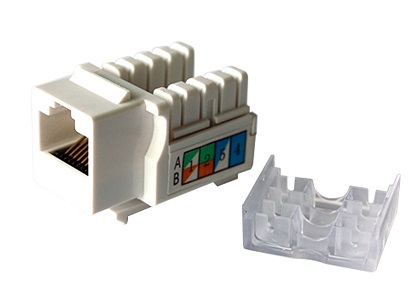

网线面板的接口没有网线这么标准，除了单列八线的方式，也有两边分列，单列4线的方式，类似上面的图片，原理都一样，弄明白是什么标准的线序，然后就按标准接线即可。最后补一张水晶头接法的线序图。
