德力西小型中间继电器CDZ9-52PL CDZ9-53PL CDZ9-54PL 接线

想利用PLC控制大电流负载，闲鱼买了一个FX1S-14MT-001的三菱PLC，又在淘宝上买了几个CDZ9-62PL的继电器，标注的容许电流为10A，标题里的CDZ9-52PL接线方式完全一致，只是容许电流更小一些，印象中商家标的是5A。

PLC是机械行业的博主一直以来心心念念想尝试，又畏手畏脚不敢动手的一个技能，赶上朋友需要实现一个简单的电磁阀控制电路，就带着这个小目标，开始了PLC的实操之路。

FX1S-14MT-001是晶体管型的，各个输出点容许的电流大约0.5A，比起MR款接触器型的2A明显不太够用，就考虑利用接触器以小电流控制大电流的方式。

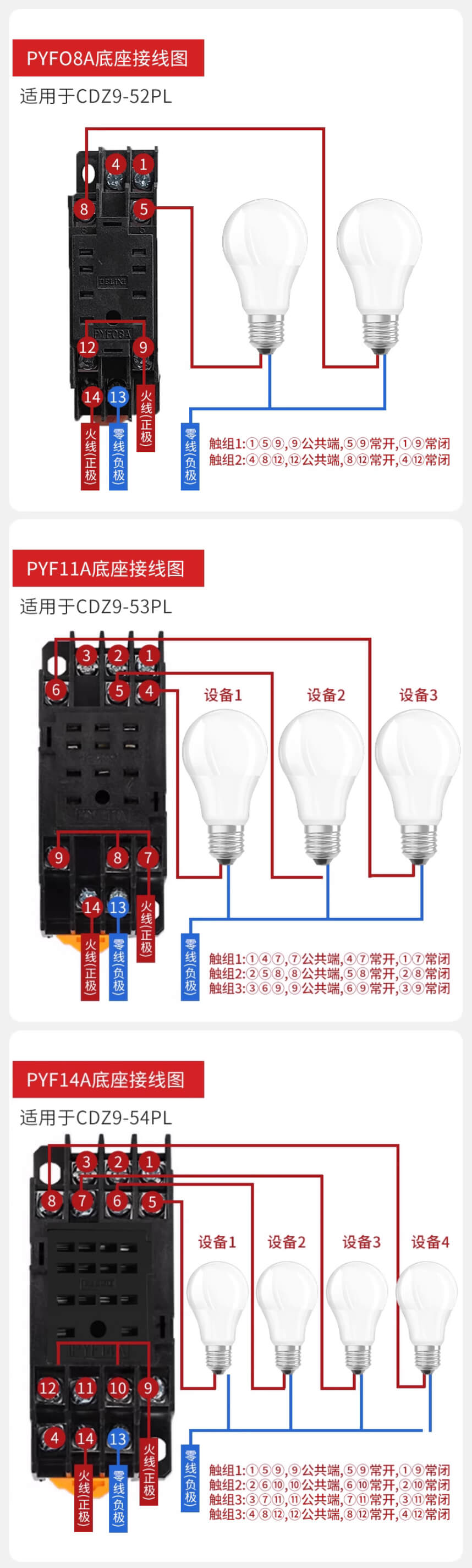

以CDZ9-52PL型的接线为例，14，13接小电流驱动的继电器马达。剩余点位图中也标注的很清楚了，比如1，5，9这一段触组，初始需要常开，就接5，9两个点，需要常闭，就接1，9两个点，9就是公共端。
